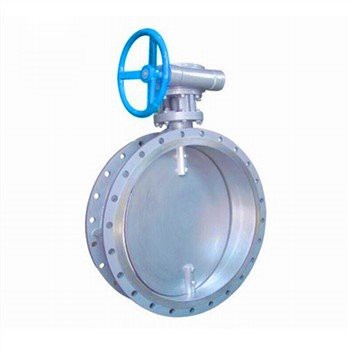

Představení rovinné klapky:
Rovinný škrticí ventil je rozdělen do dvou stylů: Jeden je přírubový škrticí ventil s tvrdým těsněním, boční příruba je plochá příruba; Druhá je ventilovaná přírubová klapka a boční příruba je rovinná příruba.
Aplikace:
Plochá přírubová klapka je široce používána v metalurgii, petrochemii, chemii, rafinaci ropy, elektrické energii, stavebních materiálech, těžbě, zásobování vodou a odvodňování a dalších průmyslových potrubích.
Popis:
Vlastnosti produktu:
Tvrdě těsnící přírubová klapka patří k excentrické kovové těsnicí konstrukci; Forma těsnění je těsnění kov na kov a kovový těsnicí kroužek lze vyměnit za kovové těsnění, desku z nerezové oceli a těsnicí kroužek z grafitové kompozitní desky za kovové těsnění. Tento typ ventilu v potrubí by měl být obecně instalován vodorovně. Struktura ventilovaného přírubového klapkového ventilu je navržena a vyrobena s novou strukturou středové desky a krátké konstrukce svařování ocelových desek, kompaktní konstrukce, nízká hmotnost, snadná instalace, malý odpor proudění, velké množství proudění, zabránění vlivu vysokoteplotní expanze , snadné ovládání.
Specifikace:
Velikost ventilu: | 1"-120" |
Tlaková třída: | PN2.5-PN40 |
Materiály: | Uhlíková ocel A216 WCB, nerezová ocel A351 CF8/CF8M |
Konstrukční a výrobní standardy: | GB/T12238-1989 JB/T8692-1998 |
Standardy tváří v tvář: | GB/T12221-1989 |
Normy rozměrů příruby: | GB/T9115.1-2000 |
Normy tlakových zkoušek: | GB/T13927-1992;JB/T9092-1999 |
Testovací standard: | Utěsnění * 1,1krát, skořápka * 1,5krát |
Certifikace kvality/produktu: | CE,ACS,WRAS,TS... |
Možnosti ovládání ventilu | Rukojeť, šnekové kolo a šnek, |
Typy připojení procesu | Typ příruby, typ plátku |
Použitelné médium | Plyn, prachový plyn, spaliny atd. |
